直付けタイプ / シングル 座金・直結ビスの取付方法

事前準備…道具を用意して、穴開けの位置を決める

ビスの取り付け 用意するもの【用意するもの】
・プラスドライバー
・メジャー(位置出し用)
・ペンや鉛筆
・仮止め用テープ
*あれば便利なもの
・下穴用電動ドリル(2mm以下の穴にする)
・インパクトドライバー

アンカーなどの取付 位置決め位置を決めて、板が動かないようにテープで仮どめをして、穴に沿って円の印をつけます。この時、板が落ちてしまわない様にしっかり固定しながら作業してください。

アンカーなどの取付 位置決め2板を取り外して円の中心に印をつけます。そこに下穴を開けておくとネジ締めが楽になります。
下穴を開けたら、再び板を取り付け位置に仮止めします。

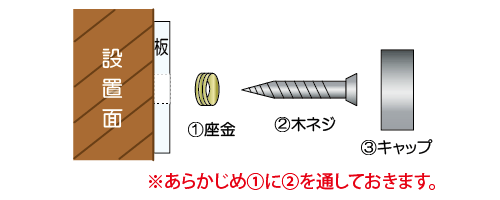

直付けタイプ / シングル(座金)の構造

化粧ビスA(座金)の構造化粧ビスA(座金) 注意

【 注意 】①座金の向きに注意して②木ネジの頭が埋まるように左図の向きで通してください。

化粧ビスを取り付ける(座金編)

化粧ビスの取り付け方 キャップタイプ座金1①座金②木ネジを通した状態で仮止めした板の穴にあて、ドライバーで締めます。

化粧ビスの取り付け方 キャップタイプ座金2しっかり締めてキャップをつけます。

化粧ビスの取り付け方 キャップタイプ座金3完成です。

直付けタイプ / シングル(直結)の構造

化粧ビス キャップ(直結)タイプの構造

化粧ビスを取り付ける(直結)

化粧ビスの取り付け方 キャップタイプ直結1直結ネジを仮止めた板の穴にあて、ドライバーで締めます。

化粧ビスの取り付け方 キャップタイプ直結2しっかり締めて、キャップをつけます。

化粧ビスの取り付け方 キャップタイプ直結3完成です。
